4. ProfileCheck(轮廓检测):

轮廓检测是一种高精度的光学测量系统，针对垂直无触点检测和列车轨道截面的检测，时速可超过200km/h。此系统用于诊断早期的轨道损坏，轨道运行的边沿以及轨道表面，为增加轨道的生命周期提供安全保障。

轮廓检测将自动化检测：

• 铁轨顶部截面

- 明确铁轨类型

- 完整检测铁轨头部

- 2次检测的距离<0.096m,时速在160km/h

• 铁轨顶部垂直切面

- 皱状

- 30-100mm短波

- 100-300mm短波

- 300-1000mm短波

• 计量器

• 弧度

• 车厢下方铁轨的边沿

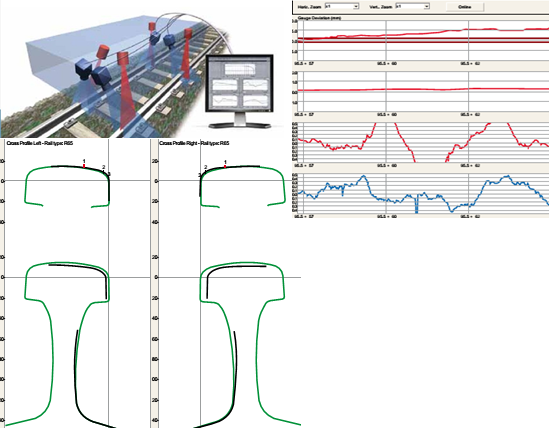

系统基于激光无触点三角测量原则，采用新专利技术，根据独立的传感器的运转所涉及到的对轨道垂直面部分的检测，如上图所示的长短波形主要表现的是最高精度和量化的振幅部分，用于反映实时检测数据。横截面测量系统被用于准确测量铁轨顶部横截面。系统有能力记录和评估一个完整地横截面0.096m在每160km/h时速下。

当系统运行时，计量器，皱状的振幅和波形将在线视觉呈现铁轨顶部的状态。当一个错误的信号产生时，有问题的铁轨区域将被明确并精确到米，这也意味着一切的状态将实时进行，并行工作。
