功率曲线测试系统：

1 测试标准

基于以下标准集成系统：
GBT 18451.2-2012 风力发电机组 功率特性测试
IEC 61400-12-1: Power performance measurements of electricity producing wind turbines

AWEA 9.1 Small Wind Turbine Performance and Safety Standard

BWEA Small Wind Turbine Performance and Safety Standard

2 设备组成

按照标准要求，系统由硬件和软件两部分组成，并且可根据不同厂家的扩展要求，增加测试通道以及进行专项的软件优化。

硬件部分：

*注意：以上表格中的设备为标准要求的传感器设备，系统中含有供电系统、系统隔离、接地防护等各个分系统。

系统通过GPRS网络进行远程数据传输，系统具有以下特点：

· 可实时显示数据、定时接收数据。

· 实时记录采集数据，存储在CF卡中。

· 系统可以长时间自动运行，实时发送数据，发送邮件，自动定时下载数据，无需人员采集数据。

· 多种数据传送方式，如有线485、光纤、MODBUS等，无线GSM、GPRS/CDMA、3G、4G、卫星、电台等。

· 采集器可靠性高，工作温度范围宽（标准工作温度-25~50℃，可扩展到-55~85℃），低功耗，保证在野外复杂环境下长期稳定工作。

· PC软件简化整个数据收集、编程、数据检索、数据显示和分析。软件可以自动从网络获取数据，误差校验可保证数据完整率。可实时监控数据，便于管理和维护。

· 采集器通道类型包括模拟、脉冲、开关、数字信号等，每个通道都能够独立运算，适用各类传感器。可以满足用户除标准外的扩展测试需求

· 数采自带4MB的数据内存，可通过扩展模块、CF存储卡增加存储能力，最大支持16G。CF卡支持热插拔，用户可以在任何时间取卡而不影响系统正常运行。对于常规风能客户，4MB内存可以存储200天左右数据。

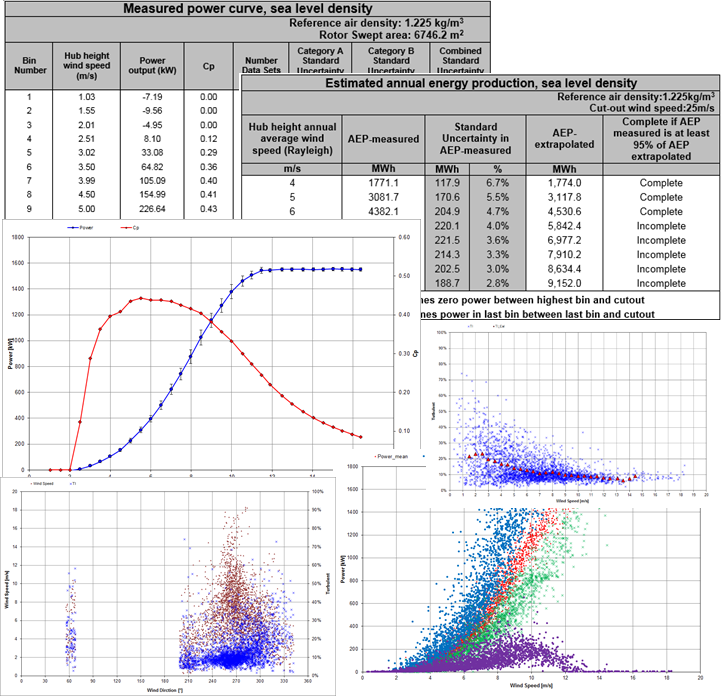

软件部分：

由专业的风电测试工程师基于10年的测试经验，基于Labview平台完成的专用数据分析软件，操作便捷，可一键出报告。目前已经为内蒙古工业大学、牧机所、金风科技等客户提供了全套产品，工具研发团队可根据用户的实际需求进行响应。
