噪声测试系统
噪声测试系统：
1 测试标准
基于以下标准集成系统：
GB-T 22516-2008 风力发电机组噪声测试方法
IEC 61400-11: Acoustic noise measurement techniques Edition2.1
AWEA 9.1 Small Wind Turbine Performance and Safety Standard
BWEA Small Wind Turbine Performance and Safety Standard
2 设备组成

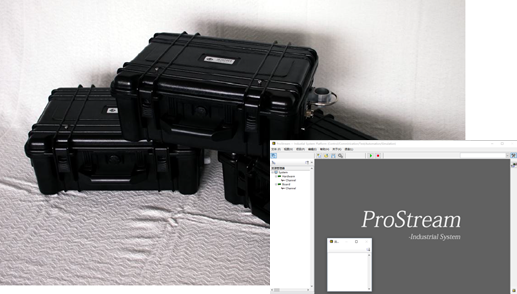

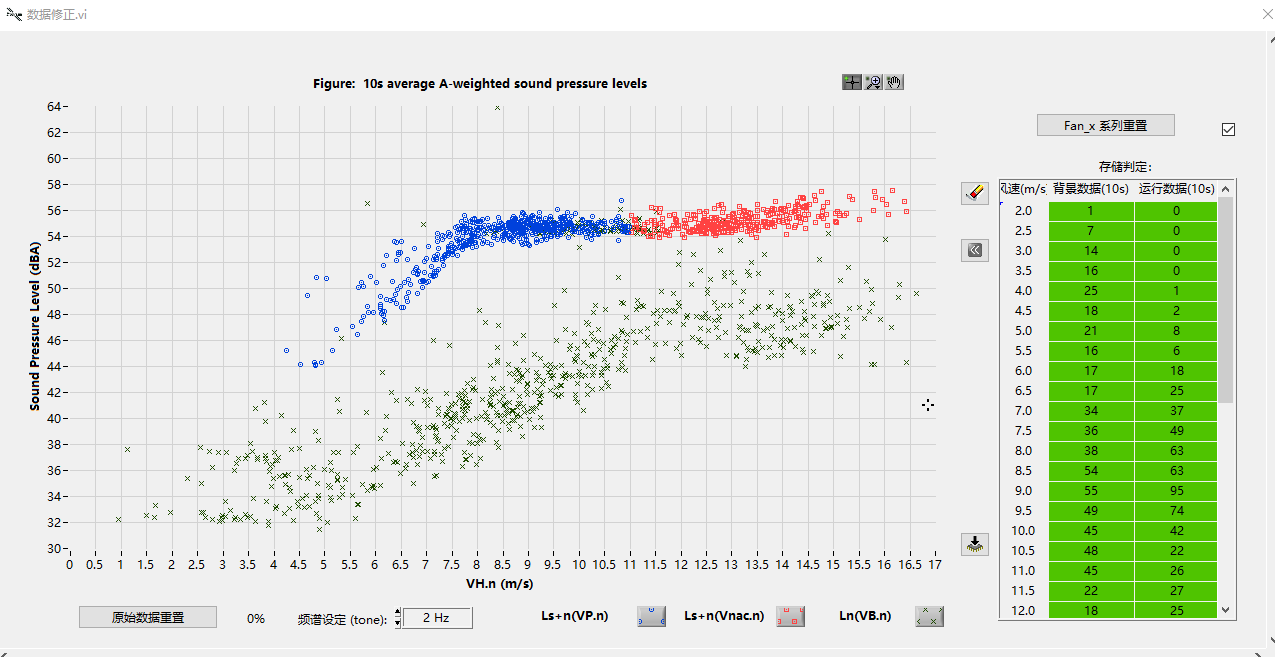

机噪声测试系统是基于美国National Instruments（NI）公司CompactDAQ数据采集平台研发的，针对风力发电机组运行噪声的测试测量系统。可以对风力发电机组运行时的噪声、功率、机舱风速、浆距、航向、风向、气温、气压、风塔风速等参数进行实时采集、记录，同时配合专业软件的风力发电机组噪声分析模块进行基于以上标准的数据处理、分析及报表生成。
|
序号 |
名称（中文） |
名称（英文） |
规格 |
供应商 |
|
1 |
P1:声音测试柜 |
Measurement Cabinet for noise |
测试柜（小） |
|
|
2 |
数采模块 |
NI |
||
|
3 |
24V电源 |
|
||
|
4 |
电源滤波器 |
|
||
|
5 |
发射天线 |
|
||
|
6 |
风球 |
|
||
|
7 |
噪声测试圆板 |
|
||
|
8 |
麦克风+放大器 |
|
||
|
9 |
BNC线 |
|
||
|
10 |
P2:塔底测试柜 |
Measurement Cabinet in Tower base |
测试柜 |
|
|
11 |
数采模块 |
NI |
||
|
12 |
24V电源 |
|
||
|
13 |
信号调理模块 |
Weidmuller |
||
|
14 |
发射天线 |
|
||
|
15 |
P3:测风塔测试柜 |
Measurement Cabinet in Met mast |
测试柜 |
|
|
16 |
数采模块 |
NI |
||
|
17 |
24V电源 |
|
||
|
18 |
信号调理模块 |
Weidmuller |
||
|
19 |
发射天线 |
|
||
|
20 |
P4:分析软件 |
Software |
符合噪声IEC最新标准 |
|
*注意：以上表格中的设备为标准要求的全套设备，如用户为研发或者其他测试需求，需要根据实际情况制定测试方案。
本系统具有便携、易操作、全部无线连接、免接线等特点。
北京华诺创新科技有限公司同时可以为客户提供不同测试部件，不同测试领域提供多种解决方案，可根据实际需求进行诊断性测试。
