产品名称：载荷测试系统
产品型号：HK-SL-T1
产品参数：
产品简述：

载荷测试系统

载荷测试系统：

1 测试标准

基于以下标准集成系统：
GBZ 25426-2010 风力发电机组 机械载荷测量

IEC 61400-13: Measurement of mechanical loads First edition 2001-06

IEC 61400-13: Measurement of mechanical loads Edition 1.0 2015-12

2 设备组成

系统完全符合以上标准的要求，使用IMC分布式采集系统作为数采系统，可实现远程数据下载及监控功能，全套采用德国进口气象采集传感器，全套采用专业的防雷系统及Weidmueller和Phoenix信号调理模块，全套采用缆普线缆进行信号传输及电力供应。

序号	名称（中文）	名称（英文）	规格	供应商
1	P1:轮毂部分测试柜	Measurement Cabinet in Hub	测试柜（小）
2			数采模块	IMC
3			数采模块	IMC
4			防雷模块	DEHN
6			电源
9	P2:机舱部分-测试柜	Measurement Cabinet in Nacelle	测试柜
10			数采模块	IMC
11			防雷模块	DEHN
13			电源
17			空气开关
18	P3:功率变送器部分	Measurement cabinet for power/current	测试柜
19			空气开关	Schneider
20			防雷模块	DEHN
21			功率变送器	安科瑞
22			电流互感器	安科瑞

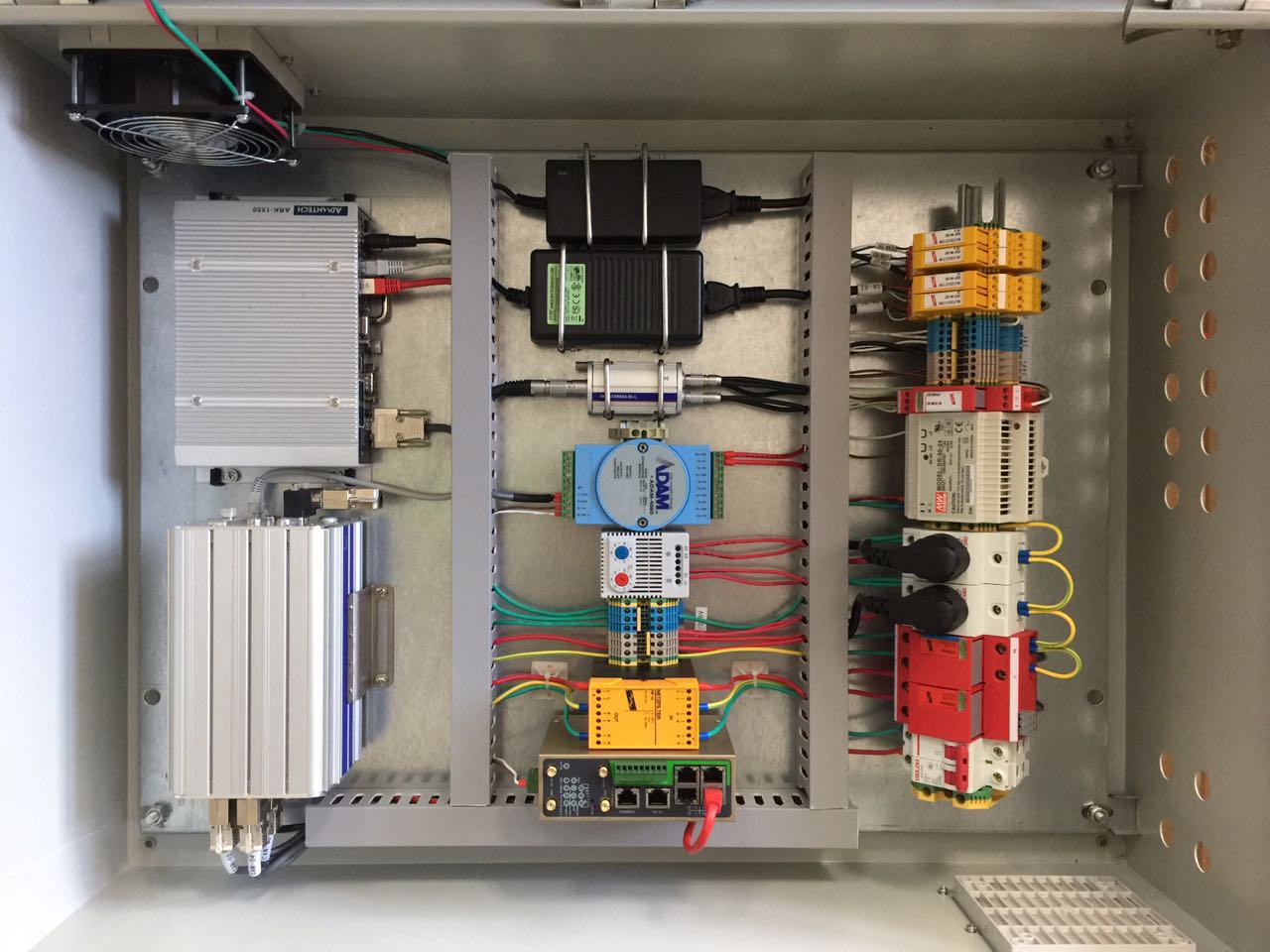

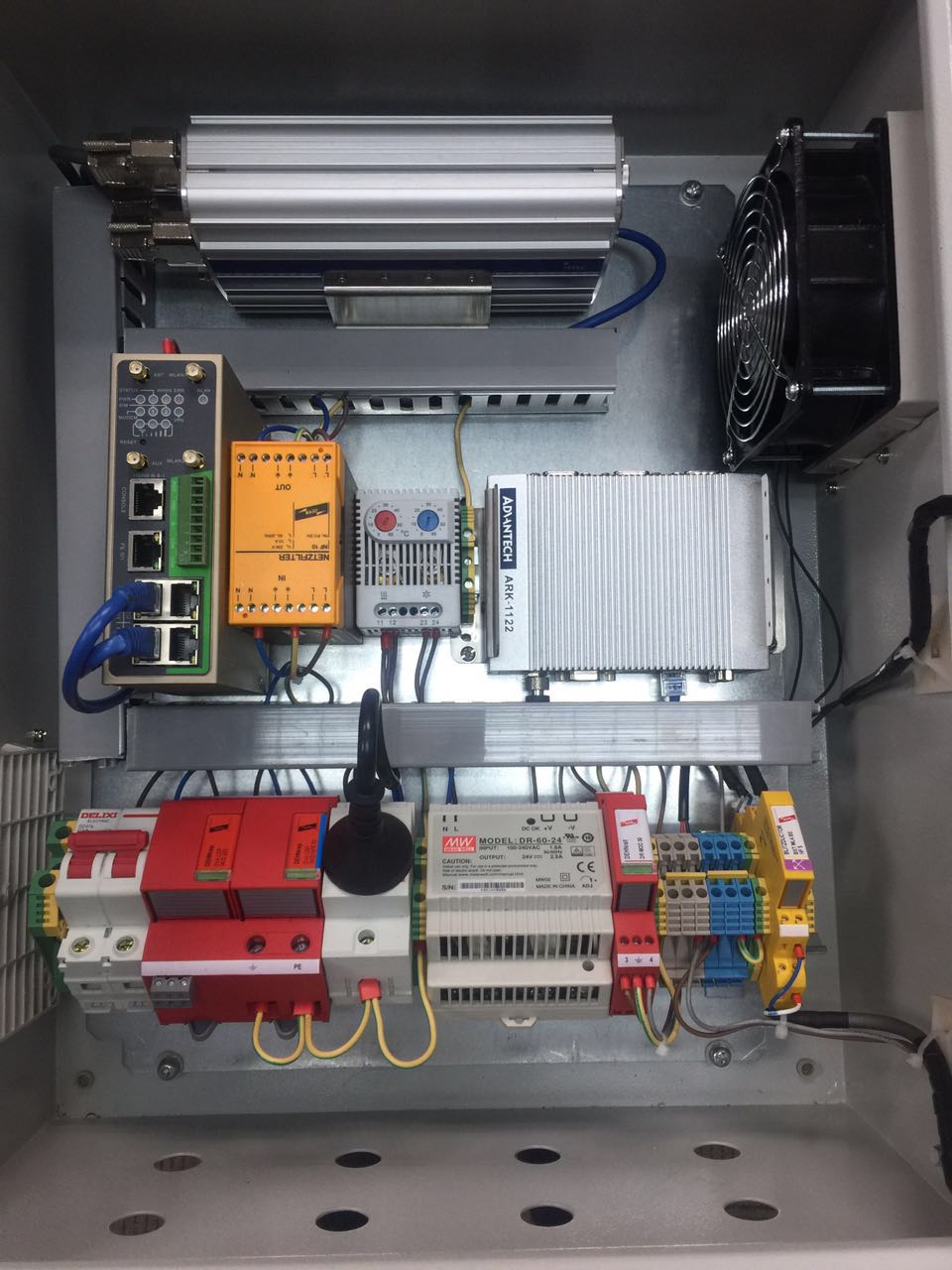

23	P4:主控部分-测试柜	Main measurement and control cabinet	测试柜
24			数采模块	IMC
25			防雷模块	DEHN
27			电源
30			220V防浪涌模块	DEHN
31			空气开关
32			温度开关
33			加热器
34			信号调理模块	Weidmuller
35			光隔离器	Phoenix
36			工业PC机	Advantech
37	P5:测风塔--测试柜,气象传感器	Measurement Cabinet and Met-sensors in Met-Mast	测试柜
38			调理模块	Weidmuller
39			采集模块	IMC
40			防雷模块	DEHN
42			电源	MW
46			空气开关
47			温度开关
48			加热器
54	P6:线缆	cable	Can总线电缆	Siemens
55			电源电缆
56			测风塔信号线
57			应变电缆

*注意：以上表格中的设备为标准要求的全套设备，如用户为研发或者其他测试需求，需要根据实际情况制定测试方案。

系统数据通过远程PC控制的方式进行数据拷贝等后续操作，具有以下特点：

· 多个应力应变测试通道，单个通道可独立运行,涵盖了标准中要求的主要测试点；

· 机组状态量信号可以通过标准Can通讯进行采集；

· 可同时同步采集风机其他参量，如叶轮相位角，机舱加速度等；

· 通道便于扩展，兼容所有IMC CANSAS设备以及标准CAN接口输出设备；

· 所用通道采用单独防雷模块，适应野外长时间恶劣环境测试，测试环境温度可达-25℃-60℃；

· 测试设备机箱壳体坚固且满足IP54等级要求，；

· 具有独立存储功能，存储空间可根据用户需求定制，为应对现场振动情况，预装固态硬盘进行数据存储；

· 可实现远距离数据监控，可满足现场短时测试和在线测试需求；

· 针对风力发电机测试系统的要求，系统配置相应的信号接口，用户使用时仅仅需要打开电源，找到无线信号，就可以连接测试系统进行工作，操作简单快捷，携带方便；

· 测试系统安装：系统独立于风机，安装方便，轮毂内设备可安装在叶片盖板或轮毂变桨支架上。
